논리 회로의 PLC 구현 정리
1. NOT
NOT은 입력에 반전을 적용한 논리 연산입니다. 입력이 0이면 출력이 1이고, 입력이 1이면 출력이 0입니다.
A Q
0 1
1 0

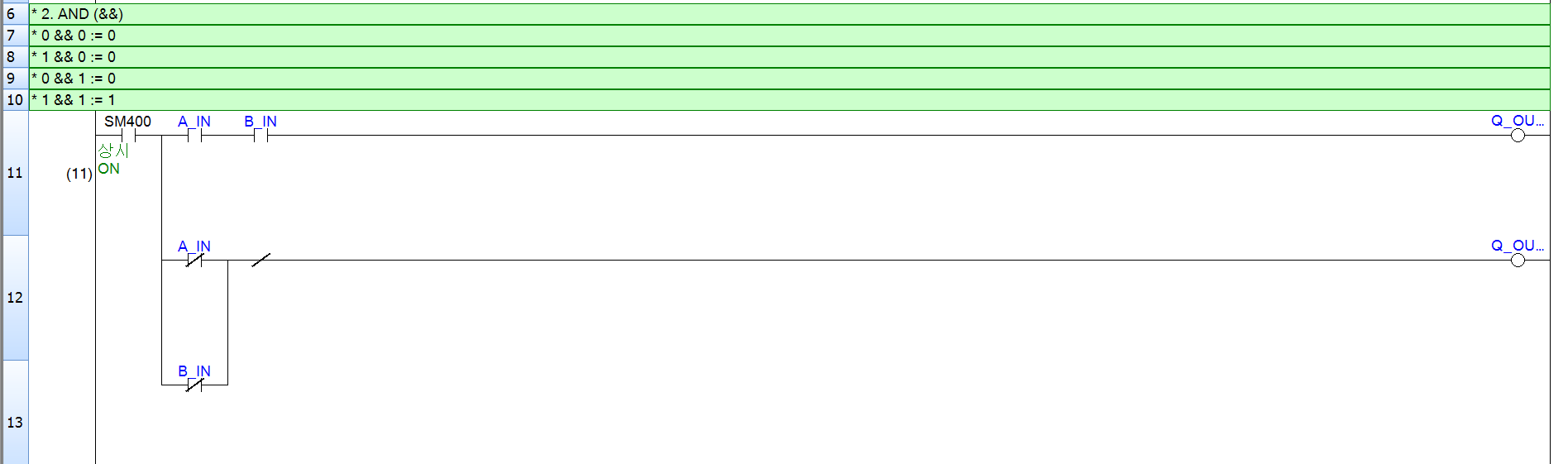

2. AND
AND는 입력 간의 논리곱을 수행하는 논리 연산입니다. 입력이 모두 1일 때만 출력이 1이고, 그 외에는 출력이 0입니다.
A B Q
0 0 0
0 1 0
1 0 0
1 1 1

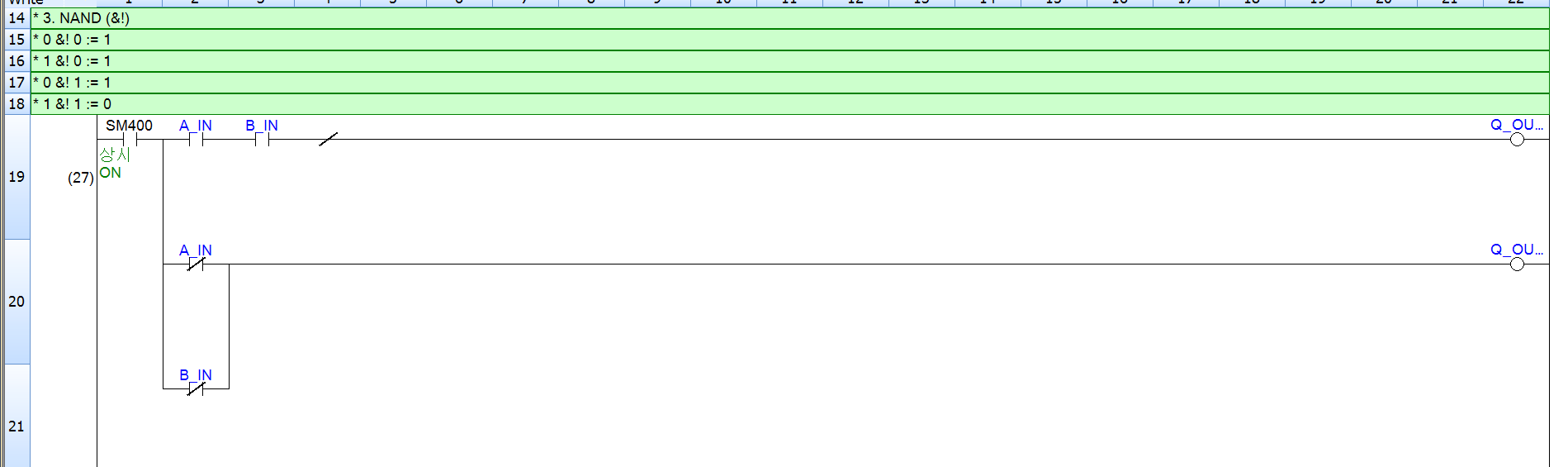

3. NAND
NAND는 입력 간의 논리곱에 반전을 적용한 논리 연산입니다. 입력이 모두 1일 때만 출력이 0이고, 그 외에는 출력이 1입니다.
A B Q
0 0 1
0 1 1
1 0 1
1 1 0
4. OR
OR은 입력 간의 논리합을 수행하는 논리 연산입니다. 입력 중 하나 이상이 1이면 출력이 1이고, 그 외에는 출력이 0입니다.
A B Q
0 0 0
0 1 1
1 0 1
1 1 1
5. NOR
NOR 은 입력 간의 논리합에 반전을 적용한 논리 연산입니다. 입력이 모두 0일 때만 출력이 1이고, 그 외에는 출력이 0입니다.
A B Q
0 0 1
0 1 0
1 0 0
1 1 0

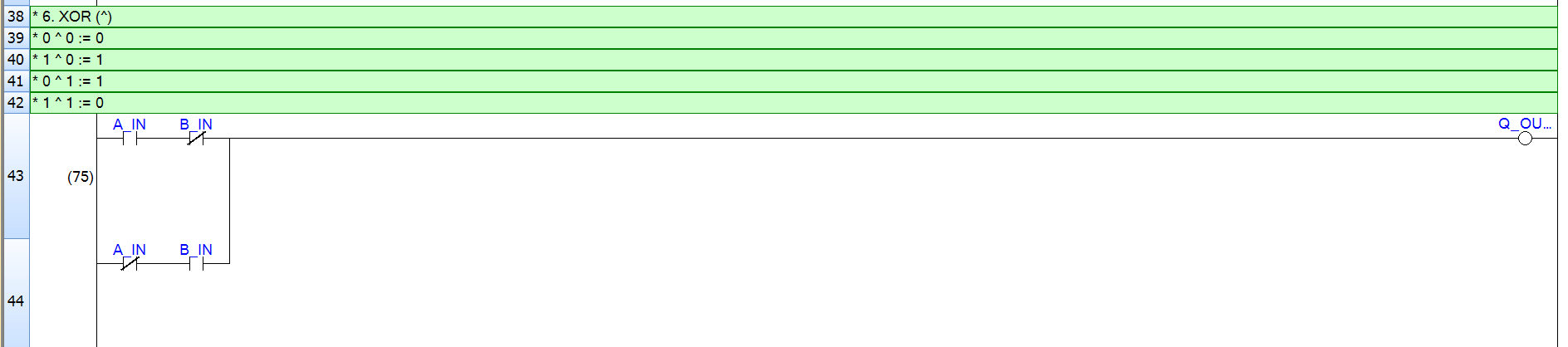

6. XOR
XOR은 입력 간의 배타적 논리합을 수행하는 논리 연산입니다. 입력이 서로 다를 때만 출력이 1이고, 그 외에는 출력이 0입니다.
A B Q
0 0 0
0 1 1
1 0 1
1 1 0
7. XNOR
XNOR은 입력 간의 배타적 논리합에 반전을 적용한 논리 연산입니다. 입력이 서로 같을 때만 출력이 1이고, 그 외에는 출력이 0입니다.
A B Q
0 0 1
0 1 0
1 0 0
1 1 1
** 첨부
